  • Medidor De Caudal De Vórtice Con Brida Rosemount 8800DF080, 203,2 Mm (8 Pulgadas) (DN200)
Rosemount-8800DF080

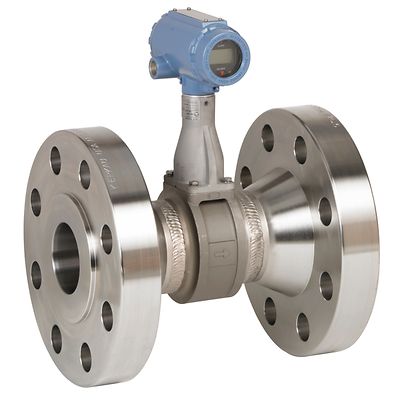

Medidor De Caudal De Vórtice Con Brida Rosemount 8800DF080, 203,2 Mm (8 Pulgadas) (DN200)

Configurar
Calcular el tamaño de la tubería
Más información
Agregar a workspace

Descripción del producto

Un cuerpo de medidor no obstructivo sin juntas elimina los posibles puntos de fuga. Los sensores aislados permiten reemplazar el sensor de temperatura y caudal sin romper el sellado del proceso.

Especificaciones

Flow Meter Accuracy
± 0.70% of mass flow rate in water using 8800 MultiVariable (MTA/MCA option)
± 2% of mass flow in steam using 8800 MultiVariable (MTA/MCA option)
± 1.3% of rate at 30 psia through 2,000 psia in steam using 8800 MultiVariable (MPA option)
± 1.2% of rate at 150 psia in steam using 8800 MultiVariable (MCA option)
± 1.3% of rate at 300 psia in steam using 8800 MultiVariable (MCA option)
± 1.6% of rate at 800 psia in steam using 8800 MultiVariable (MCA option)
± 2.5% of rate at 2,000 psia in steam using 8800 MultiVariable (MCA option)
± 0.65% of volumetric rate for liquids (uncompensated)
± 1% of volumetric rate for gas and steam (uncompensated)
Rangeabilidad
38:01:00
Output
4-20 mA with HART® 5 or 7
4-20 mA with HART® 5 or 7 and scalable pulse output
FOUNDATION fieldbus ITK6 with 2 Analog Input blocks, 1 Backup Link Active Scheduler function block, 1 Integrator function block, and 1 PID function block
Modbus RS-485 with device status and 4 variables
Wetted Material
Stainless Steel; 316 / 316L and CF3M
Nickel Alloy; C-22 and CW2M
High Temp Carbon Steel; A105 and WCB
Low Temp Carbon Steel; LF2 and LCC
Duplex; UNS S32760 and 6A
Consult factory for other wetted material
Opciones de brida
Se tienen disponibles bridas ANSI clase 150 a 1500 DIN PN 10 a PN 160 JIS 10K a 40K en varias caras
Temperaturas de operación
-200 °C a 427 °C (-330 °F a 800 °F)
Line Size
1/2" - 12" (15 - 300mm)

Características

  • Un sensor aislado permite el reemplazo en línea sin romper el sello del proceso
  • Aumente la disponibilidad de la planta y elimine potenciales puntos de fuga con un diseño exclusivo del cuerpo del medidor sin empaques
  • Elimine los períodos de inactividad y los costos de mantenimiento asociados con las líneas de impulso
  • Obtenga inmunidad a las vibraciones con un sensor de balance de masa y procesamiento adaptativo de señal digital con filtros visuales
  • Un generador de señal interna y estándar en todos los caudalímetros simplifica la verificación de la electrónica
  • Todos los medidores vienen preconfigurados y hidrostáticamente probados por lo que están listos para instalar de manera sencilla
  • Simplifique el cumplimiento con SIS con los caudalímetros de vórtice dobles y cuádruples disponibles
  • Detecte cambio de fases de líquido a gas con el Smart Fluid Diagnostics
